船用電動葫蘆

產品介紹船用鋼絲繩電動葫蘆產品特點: CD1-H/ MD1 H型船用電動葫蘆是經中國船舶檢驗局認可，獲取“船用產品型式認可”證書的電動葫蘆，能在空氣相對濕度≤95%、有油霧、鹽霧、霉菌、長期橫傾、縱傾場所正常工作 1.船用葫蘆適合有油霧、鹽霧、看菌的場合使用，電機經過特殊處理，絕緣等級為F級 2.斷...

在線咨詢

全國熱線

400-966-5869

產品詳情 / Product

產品介紹

船用鋼絲繩電動葫蘆產品特點:

CD1-H/ MD1 H型船用電動葫蘆是經中國船舶檢驗局認可，獲取“船用產品型式認可”證書的電動葫蘆，能在空氣相對濕度≤95%、有油霧、鹽霧、霉菌、長期橫傾、縱傾場所正常工作
1.船用葫蘆適合有油霧、鹽霧、看菌的場合使用，電機經過特殊處理，絕緣等級為F級
2.斷電手動釋放裝置，斷電狀態下能安全地釋放重物
3.采用船用船檢鍍鋅鋼絲繩、吊鉤滑輪組、電控箱等配件
4.具有上極限雙重限位功能
5.起重雖限制保護功能
6.運行小車采用齒條傳動，適應海上及船舶振動、傾斜的使用環境
7.具有過載、過流、失壓、錯斷相、限位報警等保護功能應用范圍:

適合船舶應用，提供單速或雙速機型。主要適用場合包括
1.機艙行車:主要用于船舶主機的維修，試航時更換活塞等重要零部件等
2.甲板起重機:主要用于吊裝貨物及船上物資

產品參數

CSCD、CSMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				CSCD1??????????????????????CSMD1
起重量	噸			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
運行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
鋼絲繩	繩直徑	毫米		3.6			4.8			7.4						11						13
	絲直徑	毫米		?			0.22			0.34						0.5						0.6
	結構形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
環形軌道最小半徑		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升電動機	型號			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8?0.2/0.8			?						?						?
	轉速	轉/分		1380			1380			1380						1380						1380
	相數	?		3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		1.25			2.4?0.72/2.4			4.3?0.72/4.3						7.6?1.25/7.6						11?2.4/11
	頻率	周/秒		50			50			50						50						50
運行電動機	型號			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	轉速	轉/分		1400			1380			1380						1380						1380
	相數	?		3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		0.3			0.72			0.72						1.25						1.25
	頻率	周/秒		50			50			50						50						50
工作類型及機構級別				中級M3			中級M3			中級M3						中級M3						中級M3

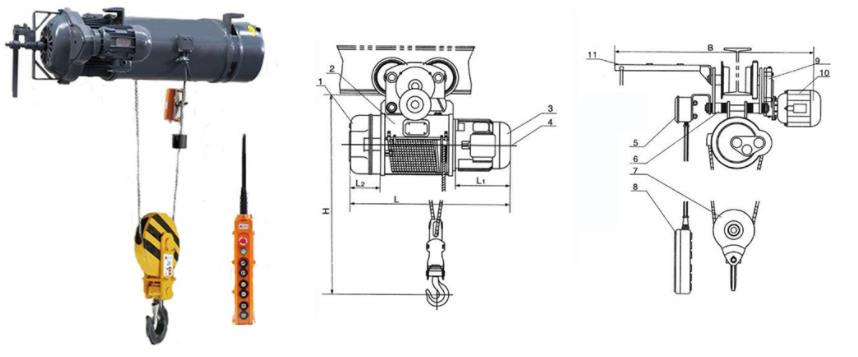

基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M		?			638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h			?			120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F			?			355/426			354/492						400/562						438/642
總量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤	?			135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固			?			100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

CSCD、CSMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				CSCD1						CSMD1
起重量	噸			5						10
起升高度	米			6	9	12	18	24	30	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7
運行速度	米/分			20(30)						20(30)
鋼絲繩	繩直徑	毫米		15						15
	絲直徑	毫米		0.7						0.7
	結構形式			D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				25a-63c						25a-63c
環形軌道最小半徑		米		2.5		3		4	5	2.5	3.5	4	6	9
起升電動機	型號			ZD41-4						ZD51-4
	容量	千瓦		?						?
	轉速	轉/分		1380						1380
	相數	?		3						3
	電壓	伏		380						380
	電流	安培		18?2.4/18?						30?4.3/30
	頻率	周/秒		50						50
運行電動機	型號			ZDY21-4						ZDY21-4
	容量	千瓦		0.8						0.8×2
	轉速	轉/分		1380						1380
	相數	?		3						3
	電壓	伏		380						380
	電流	安培		2.4						2.4×2
	頻率	周/秒		50						50
工作類型及機構級別				中級M3						中級M3
基本尺寸±2%	H		毫	1160			1310			1350
	L2		米	274						303
	L1			380/377						429/820
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216
	n			320						376
	h			203						243
	φ			31						37
	B			-1058						-1058
	E			998						1068
	F			472/675						612
總量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407
	C固			355	375	390	425	460	500	759	807	900	987	1032
	M固		?	390	410	425	460	500	535	849	897	990	1077	1122

CSCD、CSMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				CSCD						NH20-12D	?	?	?	?	?	?
起重量	噸			16			20			20	3
起升高度	米			6	9	12	18	24	30	?	6	9	12	18	24	30
起升速度	米/分			3.5?3.5/0.35			3.5?3.5/0.35			5	8/0.8
運行速度	米/分			18			20			20	20(30)
鋼絲繩	繩直徑	毫米		15			17			22.5	13
	絲直徑	毫米		0.7			0.8			?	0.6
	結構形式			D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁軌道型號（GB76-88）				45a-63c			50a-63c			?	20a-32c
環形軌道最小半徑		米		3	3.5	4.6	3	3.5	4.6	?	2		2.5		3	4
起升電動機	型號			ZD51-4			ZD51-4			?	ZD41-4
	容量	千瓦		?			?			?	?
	轉速	轉/分		1380			1380			1380	1380
	相數	?		3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		30?4.3/30			30?4.3/30			?	11?2.4/11
	頻率	周/秒		50			50			50	50
運行電動機	型號			ZDY21-4			ZDY21-4			?	ZDY21-4
	容量	千瓦		0.8×2			0.8×2			0.8×2	0.4
	轉速	轉/分		1380			1380			1380	1380
	相數	?		3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		2.4×2			2.4×2			2.4×2	1.25
	頻率	周/秒		50			50			50	50
工作類型及機構級別				中級M2			中級M2			?	中級M3
基本尺寸±2%	H		毫	1600			2400			?	985			1080
	L2		米	同10t			?			?	230
	L1		?	同10t			?			?	341/343
	L	C	?	同10t			?			?	915	1018	1121	1327	1533	1738
		M	?	?			?			?
	m		?	949	1130	1492	956	1478	1605	?	448	551	654	860	1066	1272
	n		?	376			376			?	264
	h		?	41			46			?	173
	φ		?	?			?			?	25
	B		?	?			?			?	-930
	E		?	1335			1934			?	848
	F		?	1055			?			?	438/642
總量±15%	C		公	?	?	?	?	?	?	?	280	300	350	380	405	435
	M		斤	?	?	?	?	?	?	?	310	330	380	410	435	465
	C固		?	?	?	?	?	?	?	?	220	235	250	275	300	325
	M固		?	?	?	?	?	?	?	?	250	265	280	305	330	355
